精益管周转车手工安装步骤

文章出处:荣健胜智能 人气:2390 发布时间:2018-06-15 16:35:44

  精益管周转车由精益管及其配件构成,所以安装方便,灵活性高,可以随意控制高度和大小,它可以根据你的想象和你对它的特殊要求来个性化的组装,广泛用于SMT加工、机械、汽车、家电、轻工、电子等生产企业物流中的运输、配送、储存、流通加工等环节。本文将重点为大家讲解线棒周转车的安装步骤。



  第一步:先备好图纸(如下)及材料(如管材,接头,螺丝,平板脚轮,木板等等),还有工具(如扳手等等)。为了方便后期安装,我们通常会先把接头H-2跟H-3用M6*25的内六角螺丝套好,注意不能套得太紧哦,不然管子会放不进的。





  第二步:将两条长管跟两条短管用接头HJ-2串好,再插上4条立柱。最后用螺丝扭紧。(如下图)





  第三步:将两条长管用HJ-1的接头套在底层的短管上,再扭紧螺丝。注意HJ-1的接头要紧靠着HJ-2的接头,之间不能有距离,不然到时脚轮夹板就装不上了。(如下图)




  第四步:装上脚轮夹板,平板脚轮,用螺丝扭紧。在这一步,我们通常会把支架翻个90度再安装,这样就会方便很多。装好后再翻回原来的样子(如下图)

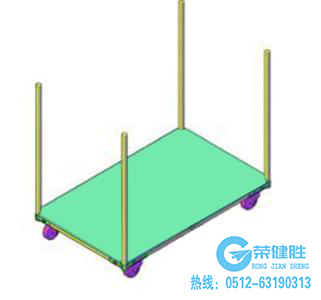

  第五步:这个时候,我们就可以把最底层的木板放上去,最底层就做好了。(如下图)





  第六步:把4套HJ-2的接头分别套在4根立柱上,再用2条长管和2条短管连接在第二层的位置。最后用螺丝扭紧。如果客户要放很重的货物时,我们通常会在中间加一条横档。(如下图)





  第七步:把第二层的木板放上去,调整好位置。(如下图)





  第八步:与第六步的方法相同,即把4套HJ-2的接头分别套在4根立柱上,再用2条长管和2条短管连接在第一层的位置。最后用螺丝扭动。如果客户要放很重的货物时,我们通常会在中间加一条横档。(如下图)

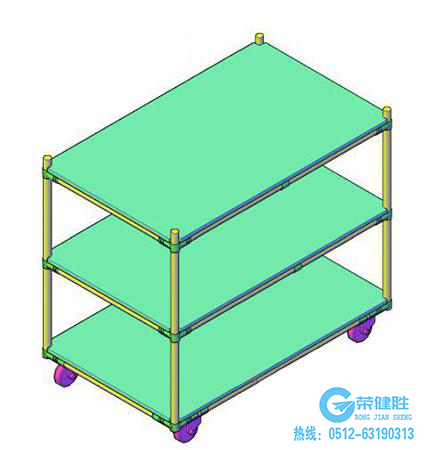

  第九步:把最顶层的木板放上去,调整好位置。(如下图)




  第十步:安装顶层围边,同样把4套HJ-2的接头分别套在4根立柱上,再用2条长管和2条短管连接在一起,用螺丝扭紧。(如下图)





  第十一步:安装扶手,安装好后记得装上封盖哦(小小的封盖能起到保护柔性线棒的作用,也能使整个柔性线棒产品更加美观)。然后再检查所有螺丝是否扭紧,层板是否放到位,一切都OK后就要给层板锁单边管夹了。锁管夹的目的是为了更好的固定好层板。(如下图)





  好了,整个三层周转车的安装就大功告成了。
